INVERTEK DRIVES Optidrive P2, Single Phase Input, 0.75kW, IP20 ; ODP-2-22075-1KF42-MN
Invertek Optidrive P2, ODP-2-22075-1KF42-MN, monofazni ulaz 200-240V, trofazni izlaz, izlazne snage 0.75kw, izlazne struje 4.3A , u IP20 izvedbi. Ugrađen EMC filter.
-
(Во моментов нема залиха)
371,70 €
INVERTEK DRIVES Optidrive P2 0.75kW , IP20 ; ODP-2-24075-3KF42-MN
Invertek Optidrive P2, ODP-2-24075-3KF42-MN , trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 0.75kW, izlazne struje 2.2A u IP20 izvedbi Moguća montaža
-
(Во моментов нема залиха)
388,50 €
INVERTEK DRIVES Optidrive P2, Single Phase Input , 1.5kW , IP20 ; ODP-2-22150-1KF42-MN
Invertek Optidrive P2, ODP-2-22150-1KF42-MN, monofazni ulaz 200-240V, trofazni izlaz, izlazne snage 1.5kw, izlazne struje 7A , u IP20 izvedbi. Ugrađen EMC filter.
-
(Во моментов нема залиха)
388,50 €
INVERTEK DRIVES Frekventni regulator Optidrive P2 1.5 kW , IP20 ; ODP-2-24150-3KF42-MN
Invertek Optidrive P2, ODP-2-24150-3KF42-MN , trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 1.5 kW, izlazne struje 4.1 A u IP20 izvedbi Moguća montaža
-
(Во моментов нема залиха)
417,90 €
INVERTEK DRIVES Optidrive P2, Single Phase Input , 2.2kW ,IP20 ; ODP-2-22220-1KF42-MN
Invertek Optidrive P2, ODP-2-22220-1KF42-MN, monofazni ulaz 200-240V, trofazni izlaz, izlazne snage 2.2kw, izlazne struje 10.5A , u IP20 izvedbi. Ugrađen EMC filter.
-
(Во моментов нема залиха)
422,10 €
INVERTEK DRIVES Optidrive P2 , 2.2kW, IP20 ; ODP-2-24220-3KF42-MN
Invertek Optidrive P2, ODP-2-24220-3KF42-MN trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 2.2kW, izlazne struje 5.8A u IP20 izvedbi Moguća montaža
-
(Во моментов нема залиха)
430,50 €
INVERTEK DRIVES Optidrive P2, 4kW, IP20 ; ODP-2-24400-3KF42-MN
Invertek Optidrive P2, ODP-2-24400-3KF42-MN , trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 4kW, izlazne struje 9.5A u IP20 izvedbi Moguća montaža
-
(Во моментов нема залиха)
522,90 €
INVERTEK DRIVES Optidrive P2, 5.5kW, 14A, IP20 ;ODP-2-34055-3KF42-SN
Invertek Optidrive P2, ODP-2-34055-3KF42-MN , trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 5.5kW, izlazne struje 14A u IP20 izvedbi Moguća montaža
-
(Во моментов нема залиха)
626,40 €
INVERTEK DRIVES Optidrive P2, 5.5 kW, IP20; ODP-2-34055-3KF42-MN
Optidrive P2 5.5 kW, 14 A, 380-480 V, 3PH, IP20 Variable Frequency Drive with EMC Filter and TFT Display; ODP-2-34055-3KF42-MN Invertek Optidrive P2, ODP-2-34055-3KF42-MN
-
(Во моментов нема залиха)
650,00 €
INVERTEK DRIVES Optidrive P2, 7.5kW, IP20 ; ODP-2-34075-3KF42-MN
Invertek Optidrive P2, ODP-2-34075-3KF42-MN , trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 7.5kW, izlazne struje 18A u IP20 izvedbi Moguća montaža
-
(Во моментов нема залиха)
829,50 €
INVERTEK DRIVES Optidrive P2, 11kW, IP20 ;ODP-2-34110-3KF42-MN
Invertek Optidrive P2, ODP-2-34110-3KF42-MN , trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 11kW, izlazne struje 24A u IP20 izvedbi Moguća montaža
-
(Во моментов нема залиха)
903,00 €
INVERTEK DRIVES Optidrive P2 ,11kW, IP55 ; ODP-2-44110-3KF4N-MN
Invertek Optidrive P2, ODP-2-44110-3KF4N-MN, trofazni ulaz 3x400 V, trofazni izlaz, izlazne snage 11kw, izlazne struje 24A , u IP55 izvedbi. Ugrađen EMC filter.
-
(Во моментов нема залиха)
1.239,00 €
INVERTEK DRIVES Optidrive P2 , 15kW ,IP20 ; ODP-2-44150-3KF42-MN
Invertek Optidrive P2, ODP-2-44150-3KF42-MN , trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 15kW, izlazne struje 30A u IP20 izvedbi TFT ili OLED ekran
-
(Во моментов нема залиха)
1.291,50 €
INVERTEK DRIVES Optidrive P2, 15kW , IP55 ; ODP-2-44150-3KF4N-MN
Invertek Optidrive P2, ODP-2-44150-3KF4N-TN, trofazni ulaz 3x400 V, trofazni izlaz, izlazne snage 15kW, izlazne struje 30A , u IP55 izvedbi. Ugrađen EMC filter.
-
(Во моментов нема залиха)
1.436,40 €
INVERTEK DRIVES Optidrive P2, 18.5kW , IP20 ; ODP-2-44185-3KF42-MN
Invertek Optidrive P2, ODP-2-44185-3KF42-MN, trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 18.5kW, izlazne struje 39A u IP20 izvedbi TFT ili OLED ekran
-
(Во моментов нема залиха)
1.455,30 €
Invertek Drives Optidrive P2 - Регулатори за фреквенција со високи перформанси
Оваа категорија ги вклучува нашите регулатори за фреквенција со високи перформанси, произведени од Invertek Drives, чии претставници сме за продажба и техничка поддршка на територијата на Северна Македонија.
Конверторот на фреквенција Optidrive P2 го претставува нашиот т.н водечки уред во доменот на управување со електричниот погон. Достапно е во следниот опсег на моќност:
--Еднофазен/трифазен (за напонско ниво 200-240V): 0,75-5,5kW
--Трифазен/трифазен (за напонско ниво 380-480V): 0,75-250kW
Што се однесува до степенот на заштита на куќиштето Optidrive P2 е направен во:
--IP20 степен на заштита во опсегот на моќност: 0,75-250kW
-- IP55 степен на заштита во опсегот на моќност: 11-160 kW
-- IP66 степен на заштита во опсегот на моќност: 0,75-7,5 kW

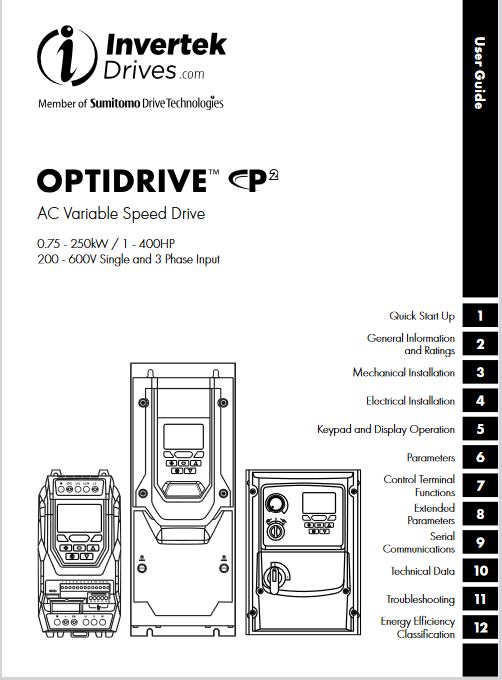

Optidrive-P2-brochure.pdf Optidrive-P2-UserManual.pdf
Користењето на овој интелигентен уред го олеснува управувањето со електричните погони. Постои цела палета на функции и посебни поволности што ги обезбедува Optidrive P2, а ние ќе истакнеме само неколку овде.
- Компатибилност
Optidrive P2 има стандардна вградена сериска комуникација Modbus RTU, а со опционалните Plug-in картички ги поддржува следните комуникациски протоколи: Profibus, Profinet, EtherNet/IP, DeviceNet, EtherCat, ModbusTCP. На овој начин, овој регулатор на фреквенција може да се прилагоди на секој индустриски контролен систем.
-Разновидност
Конверторот на фреквенција Optidrive P2 е првенствено наменет за тешки индустриски системи, со постојан момент на оптоварување со можни преоптоварувања на удари. Тука спаѓаат погоните на машините како што се дробилки, миксери, транспортери со завртки, глодачи, валани мелници, други машински алати итн., но лесно се прилагодува на погоните на пумпи и вентилатори, иако првенствено не е наменет за такви апликации . Секако, една од посебните предности на овој регулатор е прецизната контрола на брзината и посебен режим на работа за различни видови кранови (режим на дигалка). Нашето искуство со работата на овој регулатор за фреквенција е извонредно, особено со неговата примена во индустријата за храна и пијалоци и индустријата за машински алати.
-Прецизна контрола
Овој регулатор на фреквенција може прецизно и успешно да ги контролира речиси сите типови на мотори, имено: класичен трифазен асинхрон мотор со ротор во кафез, мотор со постојани магнети, мотор со директна струја без четкички, мотор со синхрона револтност. Invertek Drives разви и доведе до векторска контрола на високо ниво без предавател на брзина (енкодер), дури и при мали брзини, со прилагодливи параметри на контролерот за брзина. Векторската контрола е можна и за брзина и за вртежен момент. Се разбира, Optidrive P2 поддржува и контрола во затворена јамка со повратни информации од енкодер, со дополнителна картичка за приклучок за енкодер.
-Дизајн
Со модерен дизајн и едноставно механичко склопување, овој регулатор на фреквенција овозможува таканаречено монтажа рамо до рамо на неколку вакви уреди, што значително придонесува за заштеда на простор. До номиналната моќност од 11 kW има прегледен LED екран, а почнувајќи од номиналната моќност од 11 kW, Optidrive P2 има голем TFT или OLED екран кој може да му ги обезбеди на корисникот сите важни информации.
-Дијагностика и софтвер
Софтверот Optitools Studio не е само решение за пристап до параметрите и нивно програмирање, туку моќна алатка која придонесува за следење и дијагностика на целиот диск. Преку Optitools Studio можеме да ја следиме промената на важните параметри за работа на погонот, и нумерички и графички (струја на моторот, притисок на пумпата, саканата и постигнатата вредност на брзината или големината контролирана со PID регулација). Уредот го снима и бројот на работни часови, потрошувачката на енергија, температурата во самиот регулатор за фреквенција и температурата на моторот. Зачувува податоци за појава на аларми, обезбедува потсетник за редовно одржување итн. Користењето на овој софтвер во голема мера ја олеснува работата и на дизајнерот на електричниот погон и на крајниот корисник.
-Внатрешен PLC
Функцијата на споменатиот софтвер Optitools Studio е проширена и на програмирање на едноставни PLC функции со користење на внатрешен PLC во уредот. Оваа погодност секако може да биде корисна за поедноставни апликации, каде што можете да заштедите пари и да не користите вистински надворешен PLC. Програмирањето на функциите се врши во овој софтвер со помош на разбирливи типични блок дијаграми.
-Сигурност и одржување
Регулаторот за фреквенција Optidrive P2 има повеќе од 50 различни аларми и на тој начин се заштитува себеси и целиот систем од можниот ризик од материјална штета. Го потенцираме и посебниот режим на работа на вентилаторите, кои се вклучуваат само доколку има потреба од тоа, односно температурата во уредот е повисока од дозволената, така што бројот на часови на работа на вентилаторите е максимално намален, што придонесува за продолжување на работниот век на навивачите. Потребно е периодично визуелно одржување и тестирање на уредот, што не одзема многу време за обучено лице.
Тригодишна гаранција.
-Безбедност
Стандардна вградена функција за спречување на безбедносен вртежен момент, попозната како Safe Torque Off (STO) !
-Леснотија на користење и поддршка
Јасно означени терминали за напојување и контролни жици. Сите параметри се поделени во 10 групи, а за најосновното пуштање во работа треба да се постават само 14 параметри, што го намалува времето на пуштање во работа на минимум. Оригиналните упатства за работа се на англиски јазик, додека ELECTRO PNEUMATIC SOLUTIONS обезбедува инструкции и обемна техничка поддршка, како и предлози за отстранување проблеми.
Technical Specification
Input Ratings
Supply Voltage
200 – 240V ± 10%
380 – 480V ± 10%
500 – 600V ± 10%
380 – 480V ± 10%
500 – 600V ± 10%
Supply Frequency
48 – 62Hz
Displacement Power Factor
> 0.98
Phase Imbalance
3% Maximum allowed
Inrush Current
< rated current
Power Cycles
120 per hour maximum, evenly spaced
Output Ratings
Output Power
230V 1 Phase: 0.75–7.5kW / 1–10HP
230V 3 Phase: 0.75–75kW / 1–100HP
400V 3 Phase: 0.75–250kW
460V 3 Phase: 1–350HP
575V 3 Phase: 0.75–110kW / 1–150HP
230V 3 Phase: 0.75–75kW / 1–100HP
400V 3 Phase: 0.75–250kW
460V 3 Phase: 1–350HP
575V 3 Phase: 0.75–110kW / 1–150HP
Overload Capacity
150% for 60 seconds
Output Frequency
0 – 500Hz, 0.1Hz resolution
Acceleration Time
0.01 – 600 seconds
Deceleraton Time
0.01 – 600 seconds
Typical Efficiency
98%
Ambient Conditions
Temperature
Storage : −40 to 60°C
Operating : −10 to 50°C
Operating : −10 to 50°C
Altitude
Up to 1000m ASL without derating
Up to 2000m maximum UL Approved
Up to 4000m maximum (non UL)
Up to 2000m maximum UL Approved
Up to 4000m maximum (non UL)
Humidity
95% Max, non-condensing
Vibration
Conforms to IEC 60068-2-6
Sinusoidal Vibration
10 - 57Hz @ 0.075mm Pk
57 - 150Hz @ 1g Pk
Sinusoidal Vibration
10 - 57Hz @ 0.075mm Pk
57 - 150Hz @ 1g Pk
Enclosure
Ingress Protection
IP20, IP55, IP66
Programming
Keypad
Built-in keypad as standard
Optional remote mountable keypad
Optional remote mountable keypad
Display
Built-in multi language text display
PC
OptiTools Studio
Control Specification
Control Method
V/F Voltage Vector
Energy Optimsied V/F
3GV Sensorless Vector Speed Control
3GV Sensorless Vector Torque Control
Closed Loop (Encoder) Speed Control
Closed Loop (Encoder) Torque Control
PM Vector Control
BLDC Control
Synchronous Reluctance
Energy Optimsied V/F
3GV Sensorless Vector Speed Control
3GV Sensorless Vector Torque Control
Closed Loop (Encoder) Speed Control
Closed Loop (Encoder) Torque Control
PM Vector Control
BLDC Control
Synchronous Reluctance
PWM Frequency
4 – 32kHz Effective
Stopping Mode
Ramp to Stop: User Adjustable 0.01–600 secs
Coast to Stop
Coast to Stop
Braking
Motor Flux Braking
Built-in Braking Transistor
Built-in Braking Transistor
Skip Frequency
Single point, user adjustable
Setpoint Control
Analog Signal
0 to 10 Volts
10 to 0 Volts
−10 to 10 Volts
0 to 20mA
20 to 0mA
4 to 20mA
20 to 4mA
10 to 0 Volts
−10 to 10 Volts
0 to 20mA
20 to 0mA
4 to 20mA
20 to 4mA
Digital
Motorised Potentiometer (Keypad)
Modbus RTU
CANopen
Modbus RTU
CANopen
Fieldbus
Built in
CANopen
125 – 1000kbps
Modbus RTU
9.6 - 115.2 kbps selectable
8N1, 8N2, 8E1, 8O1
8N1, 8N2, 8E1, 8O1
Optional
Other
PROFIBUS DP (DPV1)
PROFINET IO
DeviceNet
EtherNet/IP
EtherCAT
Modbus TCP
PROFINET IO
DeviceNet
EtherNet/IP
EtherCAT
Modbus TCP
I/O Specification
Power Supply
24 Volt DC, 100mA, Short Circuit Protected
10 Volt DC, 10mA for Potentiometer
10 Volt DC, 10mA for Potentiometer
Programmable Inputs
5 Total as standard (Optional additional 3)
3 Digital (Optional additional 3)
2 Analog / Digital Selectable
3 Digital (Optional additional 3)
2 Analog / Digital Selectable
Digital Inputs
Opto - Isolated
8 – 30 Volt DC, internal or external supply
Response time < 4ms
8 – 30 Volt DC, internal or external supply
Response time < 4ms
Analog Inputs
Resolution : 12 bits
Response time : < 4ms
Accuracy : < 1% full scale
Parameter adjustable scaling and offset
Response time : < 4ms
Accuracy : < 1% full scale
Parameter adjustable scaling and offset
PTC Input
Motor PTC / Thermistor Input
Trip Level : 3kΩ
Trip Level : 3kΩ
Programmable Outputs
4 Total (Optional additional 3)
2 Analog / Digital
2 Relays (Optional additional 3)
2 Analog / Digital
2 Relays (Optional additional 3)
Relay Outputs
Maximum Voltage : 250 VAC, 30 VDC
Switching Current Capacity : 5A AC , 5A DC
Switching Current Capacity : 5A AC , 5A DC
Analog Outputs
0 to 10 Volt
0 to 20mA
4 to 20mA
0 to 20mA
4 to 20mA
Application Features
PID Control
Internal PID Controller
Multi Setpoint Select
Standby / Sleep Mode
Boost Function
Multi Setpoint Select
Standby / Sleep Mode
Boost Function
Hoist Mode
Dedicated Hoist Mode
Motor Holding Brake Pre-Torque & Control
Over Limit Protection
Motor Holding Brake Pre-Torque & Control
Over Limit Protection
Maintenance & Diagnostics
Fault Memory
Last 4 Trips stored with time stamp
Data Logging
Logging of data prior to trip for diagnostic purposes : Output Current, Drive Temperature, DC Bus Voltage
Maintenance Indicator
Maintenance Indicator with user adjustable maintenance interval
Onboard service life monitoring
Onboard service life monitoring
Monitoring
Hours Run Meter
Resettable & Non Resettable kWh meters
Cooling Fan Run Time
Resettable & Non Resettable kWh meters
Cooling Fan Run Time
Standards Compliance
Low Voltage Directive
2014/35/EU
EMC Directive
2014/30/EU
Additional Conformance
UL, cUL, EAC, RCM
Marine Certification
DNV Type Approval
Environmental
IP20 products: Designed for use in environments where the level of chemically active substances does not exceed the limits of class 3C2, and where the levels of mechanically active substances do not exceed the limits of class 3S2 according to IEC60721-3.
IP55 & IP66 products: Designed for use in environments where the level of chemically active substances does not exceed the limits of class 3C3, and where the levels of mechanically active substances do not exceed the limits of class 3S3 according to IEC60721-3.
IP55 & IP66 products: Designed for use in environments where the level of chemically active substances does not exceed the limits of class 3C3, and where the levels of mechanically active substances do not exceed the limits of class 3S3 according to IEC60721-3.
